Guten Morgen Leute,
Projekt Quadral ist erfolgreich abgeschlossen und ich habe mit der Planung eines neuen Open Buffle Projekts begonnen damit mir im Herbst nicht fad wird

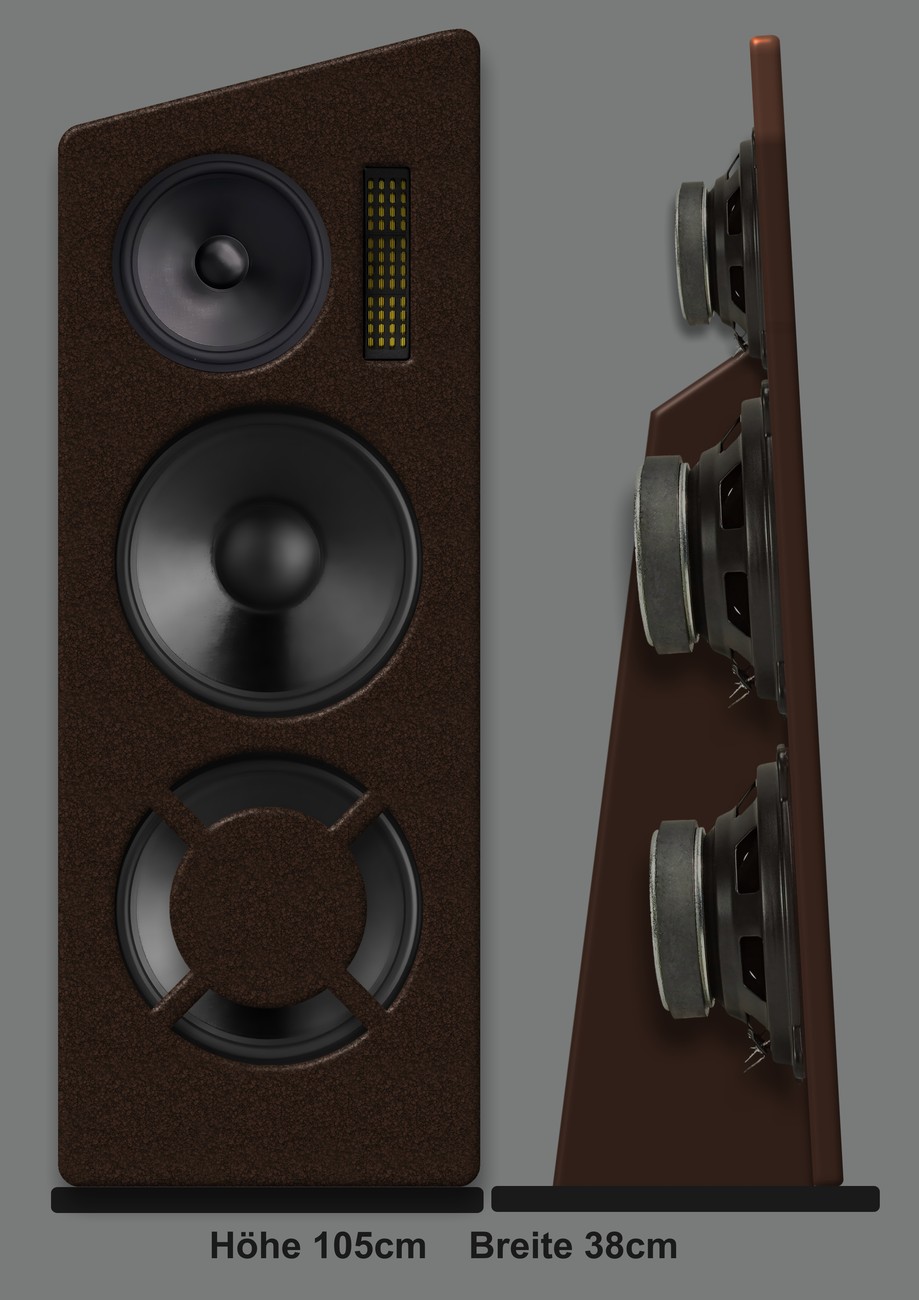

Open Buffle hatte ich noch nie, auch noch nie geh?rt und es hat mein gro?es Intresse geweckt, gibt ja jede Menge Infos und Videos dazu. Also ran an die Holzhacke und gleich nach der Hitze loslegen. Nach einigen Stunden Lesen und Videos gucken ist dabei folgendes herausgekommen:



Seitenpanel kommt links und rechts. Vermutlich werden sie dann gemeinsam mit dem Ripol musizieren.
Werde jetzt mal alles in Ruhe besorgen damit dann Alles schnell geht

LG Wilhelm

Ach ja, Kosten werden bei rund 1000€ liegen falls es jemanden interessiert.

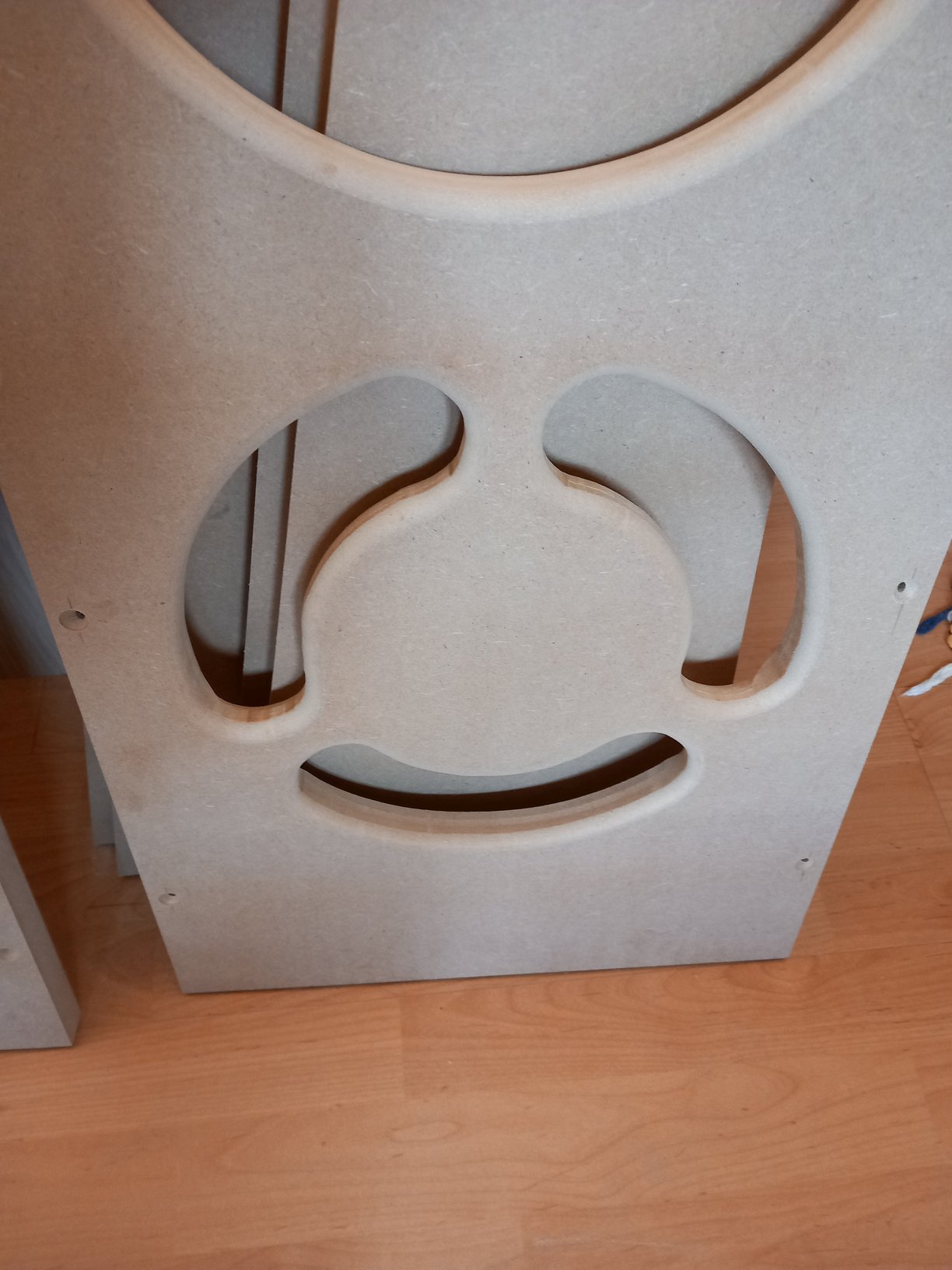

Der Ausschnitt vor dem Woofer ist wegen der Stabilit?t?

Die Idee mit der Schr?ge oben ist pfiffig, macht das Ganze auch optisch leichter, wenngleich ein latent milit?rischer Eindruck entstehen kann

Die abdeckung des Tieft?ners soll angeblich die Wiedergabe noch etwas pr?zieser machen und die untere Grenzfrequenz noch weiter nach unten schieben.
Die Abschr?gung hat auch die Funktion die Abst?nde zur Kante unterschiedlich zu halten was die Kantenreflektionen reduziert. Beispiel: hast du eine quadratische Schallwand mit einem mittig montiertem Treiber und es entsthet eine Kantenreflektion bei zB. 2500Hz dann hast du sie 4 mal und dementsprechend 4x so laut. Was Kantenreflektionen anrichten k?nnen habe ich ja mit der originalen Quadral Platinum+ 9 selbst erlebt, h?tte das sonst nicht geglaubt.

Die Idee der Abdeckung kommt von hier

Wilhelm, ich habe das was du vor hast, erst jetzt gesehen und ich finde es super! Endlich noch wer, der Lautsprecher selbst baut und noch dazu Open Baffles.

Es k?nnte passieren, dass du davon nicht mehr los kommst, so wie ich. Das Sch?ne daran ist die recht einfache Herstellung, die man aber auch "bis zum Wahnsinn" fortsetzen kann.

Viel Spass! .....und halte uns auf dem Laufenden.

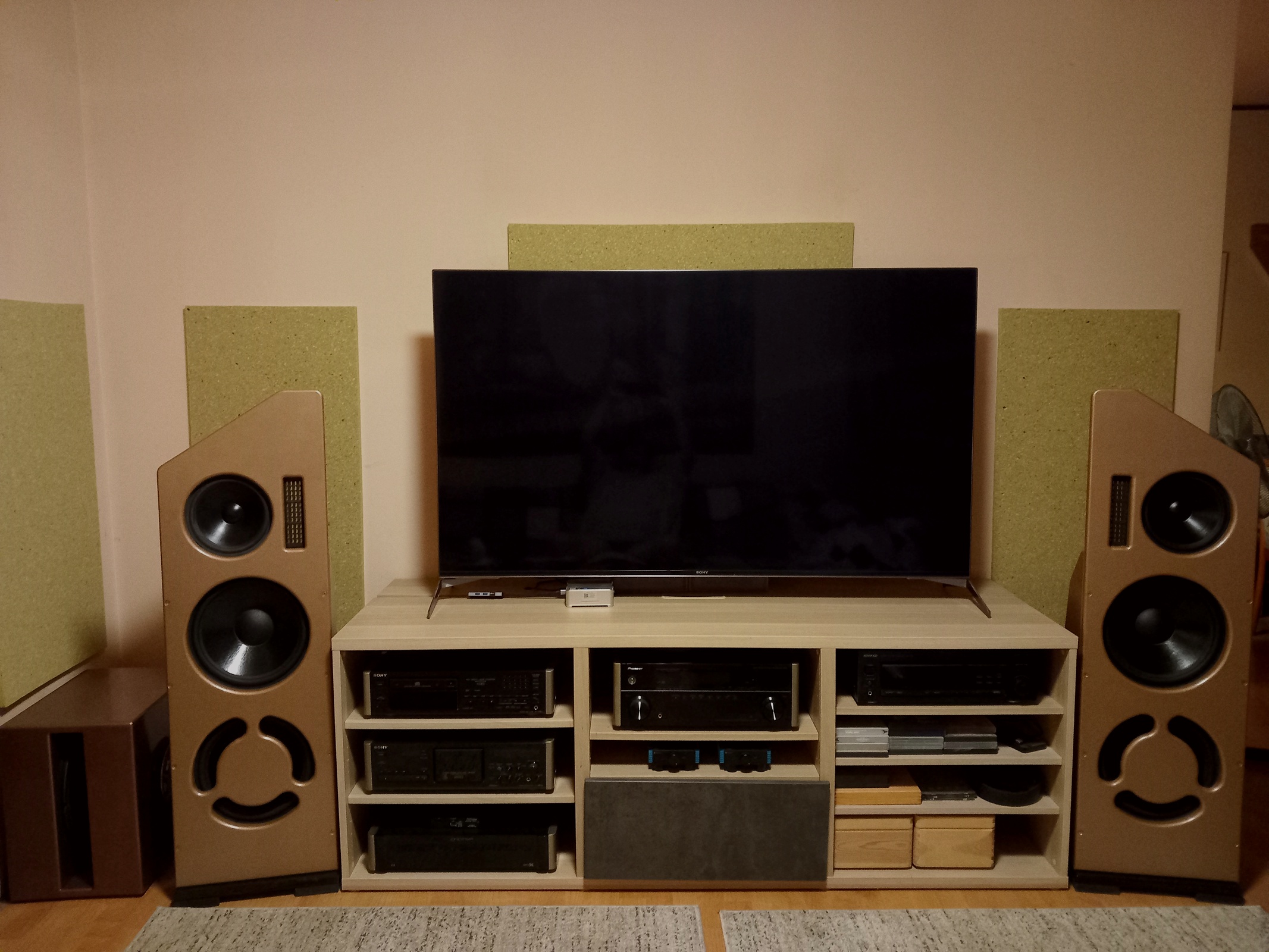

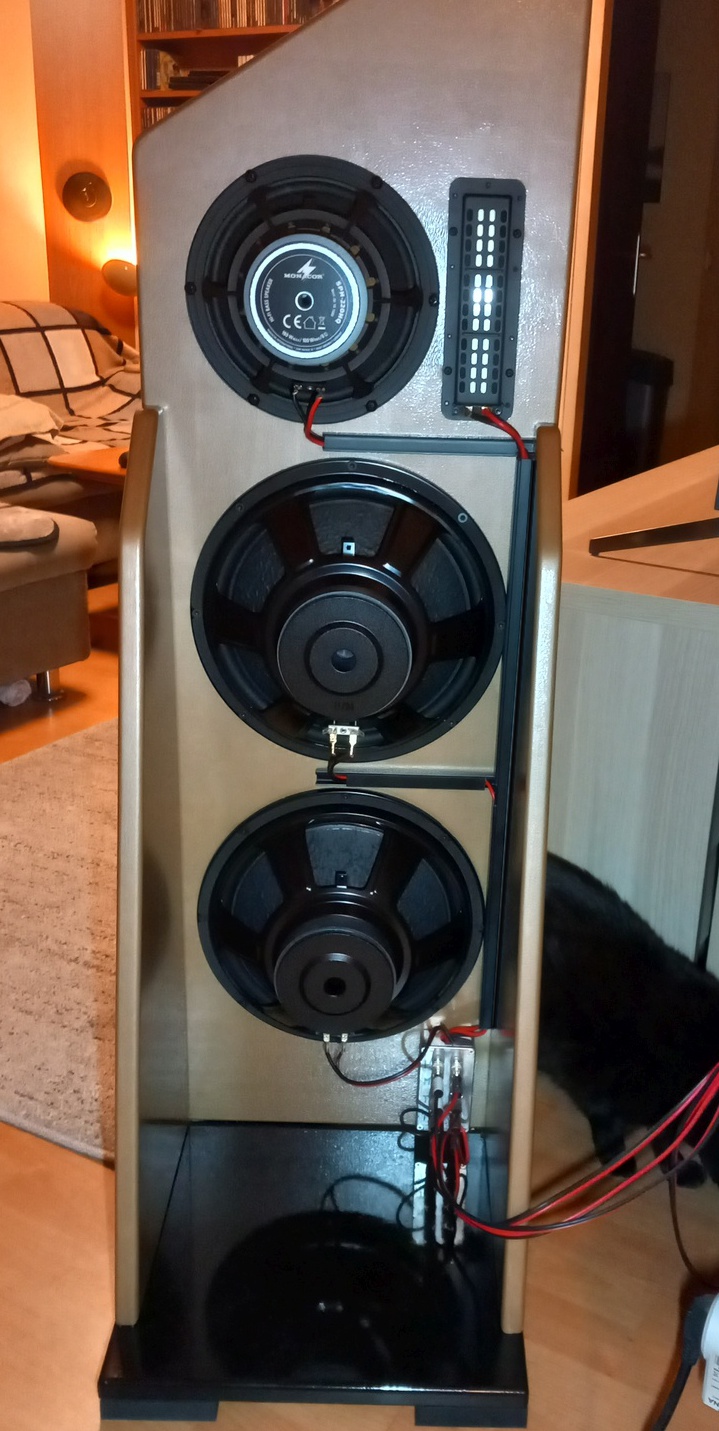

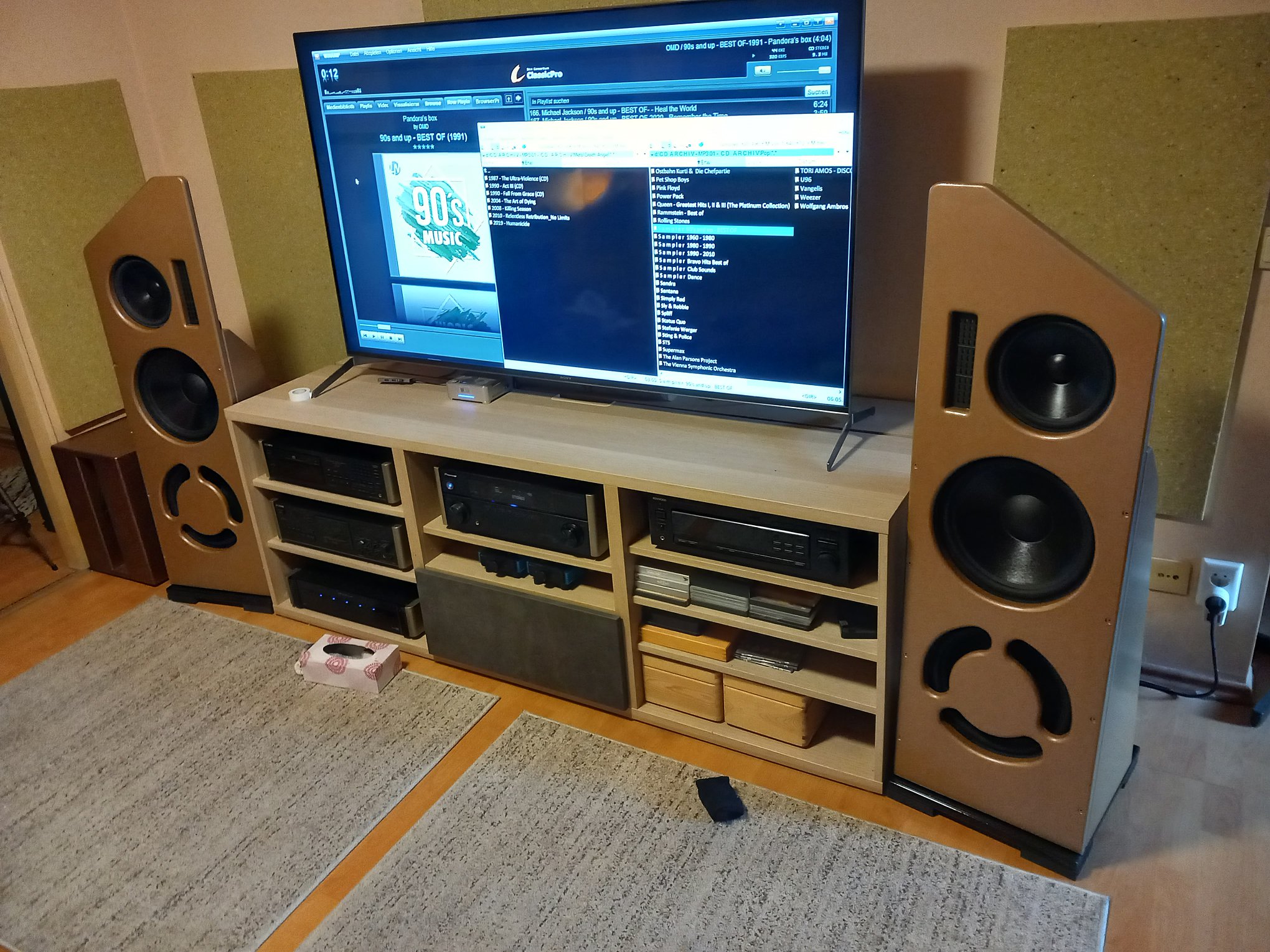

Open Baffle is ready Guten Morgen, die Quadral Nine+ ist schon wieder Geschichte (war wie ein Kurzurlaub ). Die Neuen spielen schon seit drei Tagen und ich kann jetzt schon sagen es gibt kein Zurück mehr. Open Baffle + Ripol-Sub ist das Geilste (Sorry) was ich bis jetzt gehört habe, zumindest hier bei mir zu Hause oder in Geschäften. Nun, fangen wir unten an - der Bass ist knochentrocken und dynamisch, das Surren von Basssaiten habe ich so deutlich noch nie wahrgenommen. Die Mitten sind offen und klar. Das Problem mit verhangenem Klang bei so 150-250Hz ist hier nicht vorhanden. Der Hochton-Magnetostat gibt den Höhen genau das bisschen mehr Kristallenen Klang den ich beim Mundorf-AMT ein klein wenig vermisst habe. Bei den ersten Messungen konnte man sehen das die Raumreflexionen doch geringer als bei der Nine+ sind, speziell im Hoch- u. Tiefton was sich in weniger Korrekturfilter auswirkt. Muß jetzt erst mal runterkommen und mehr Musik hören und das Ganze noch feinjustieren :-)
Trennfrequenzen: 50Hz Sub-Bass, 350Hz Bass-Mitten, 1500Hz Mitten-Magnetostat

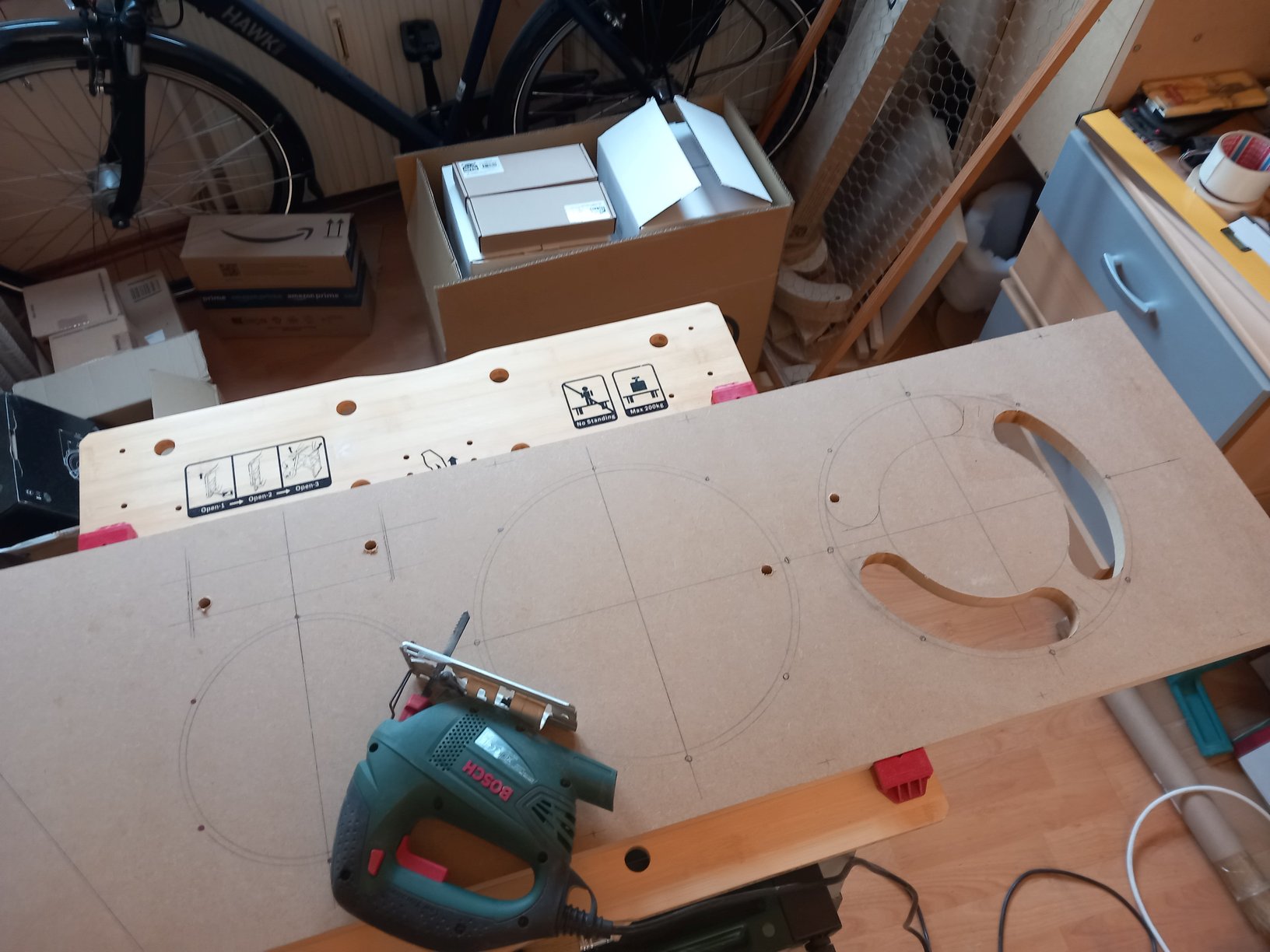

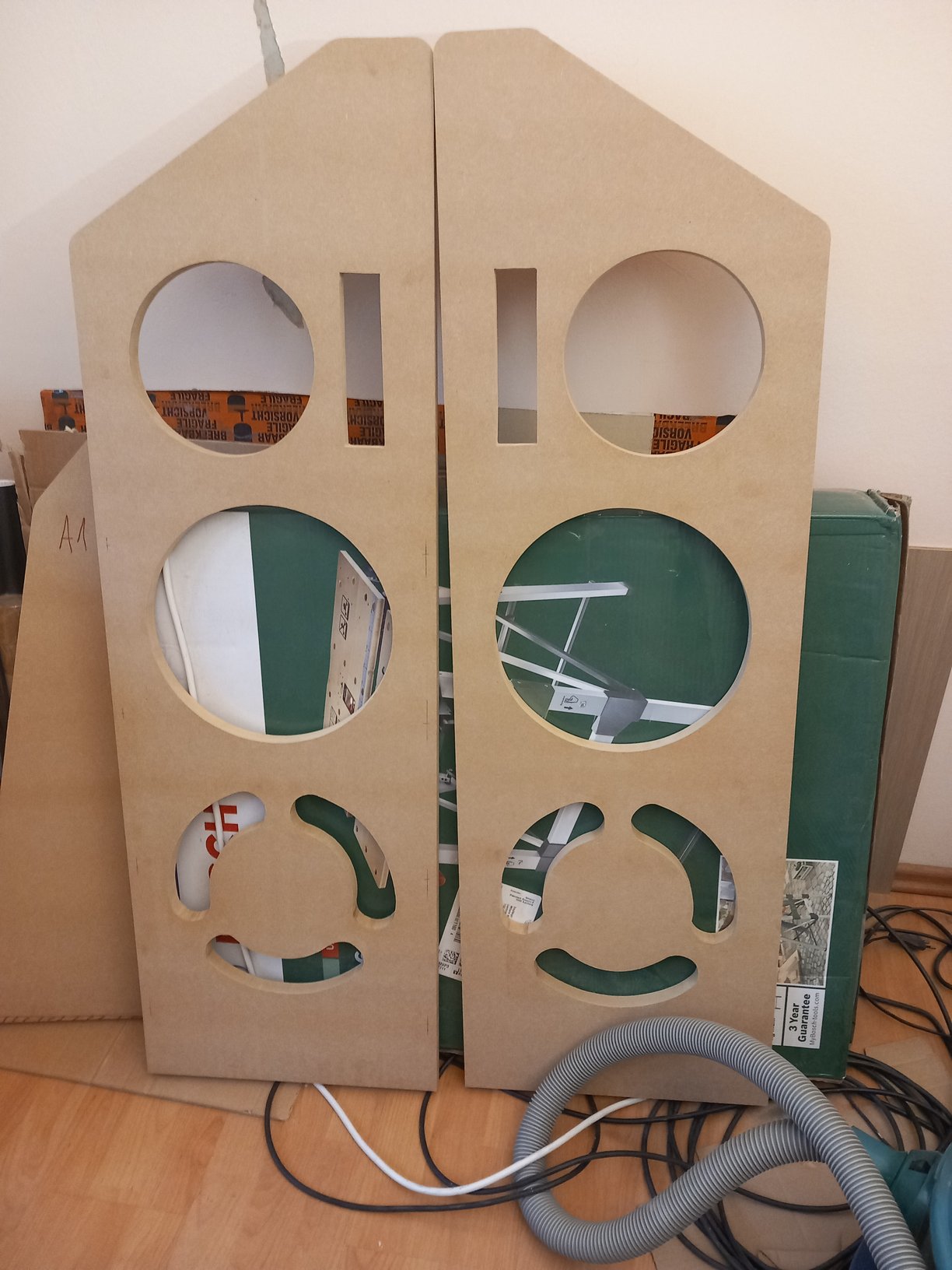

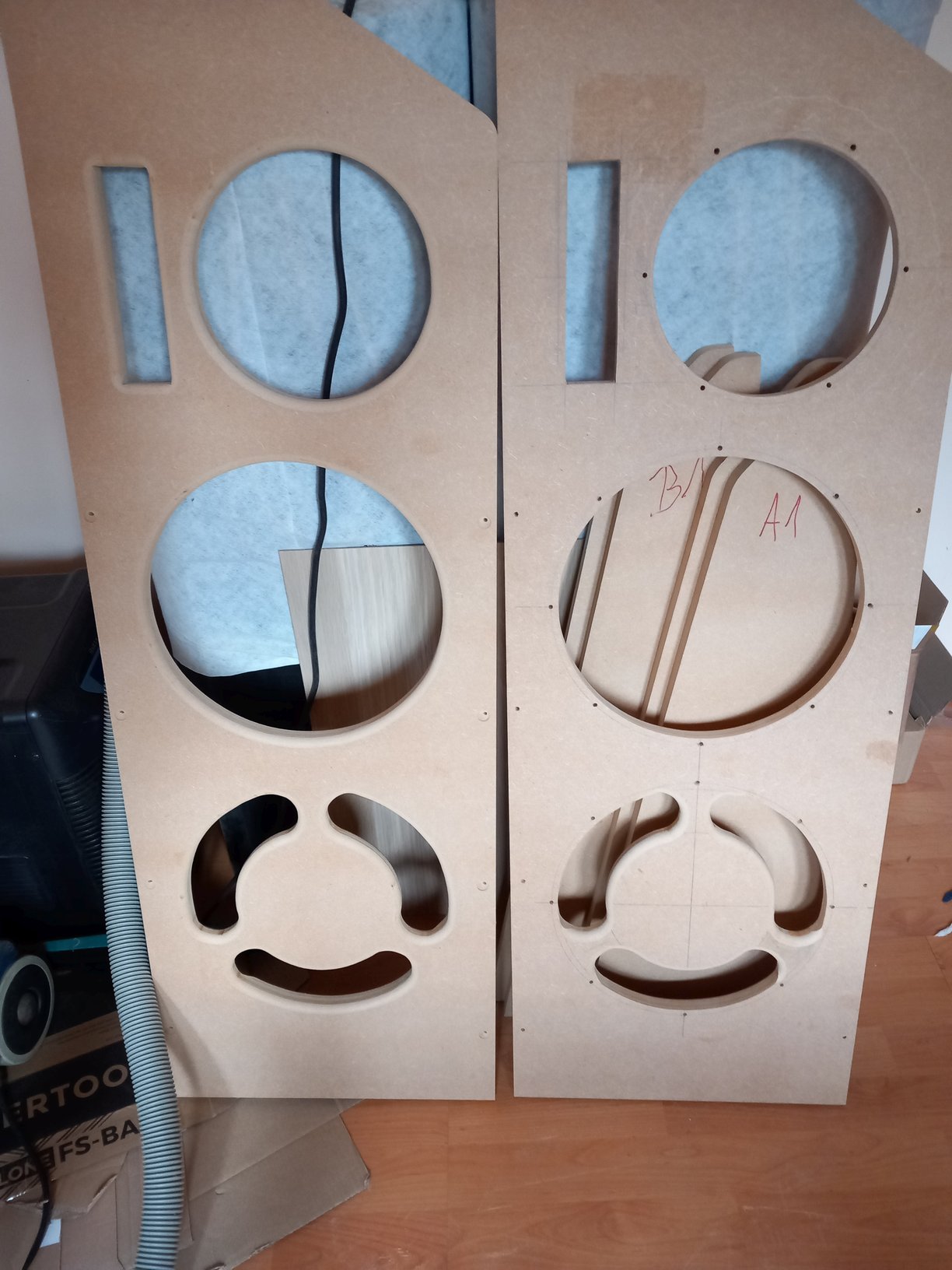

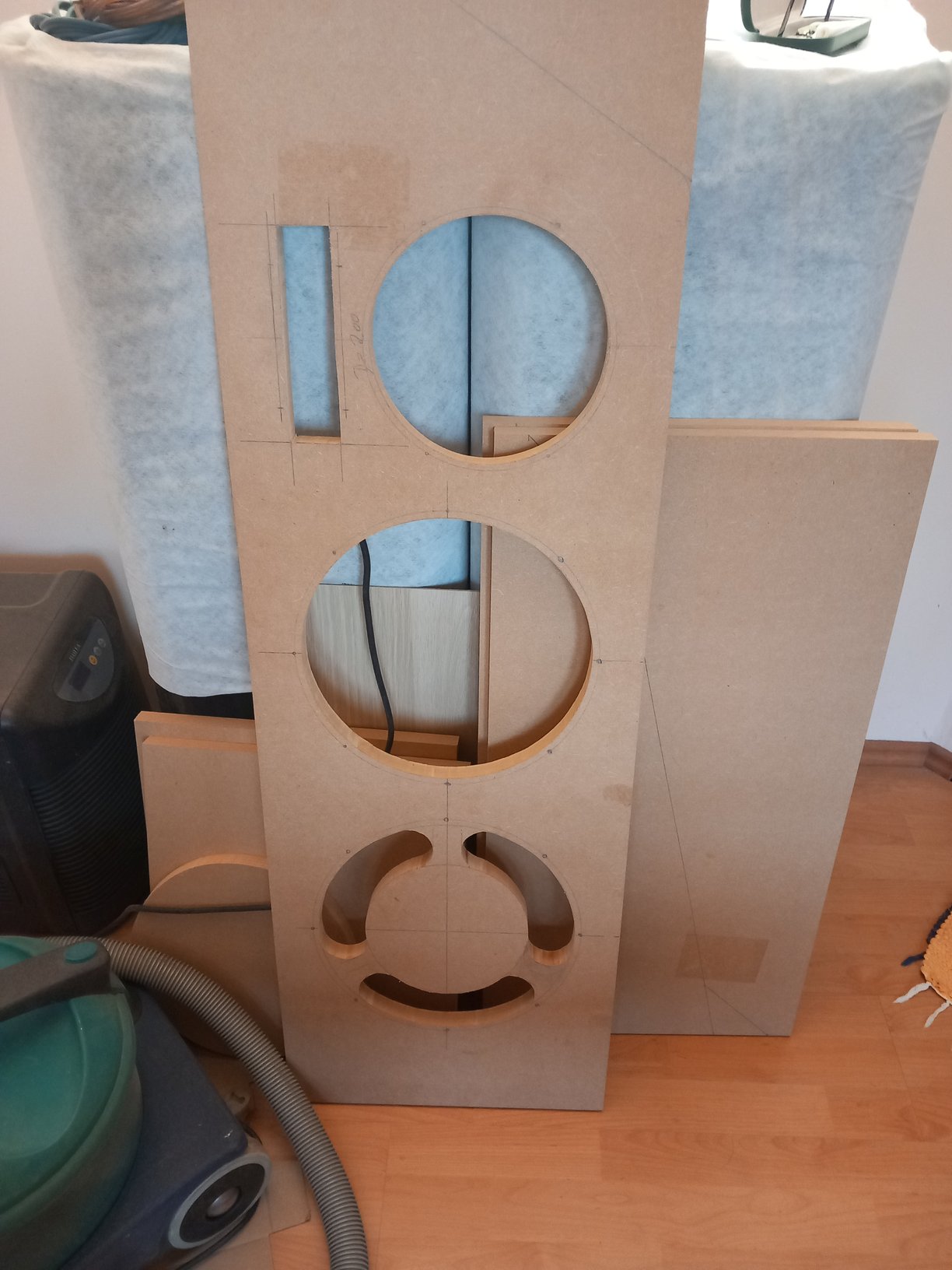

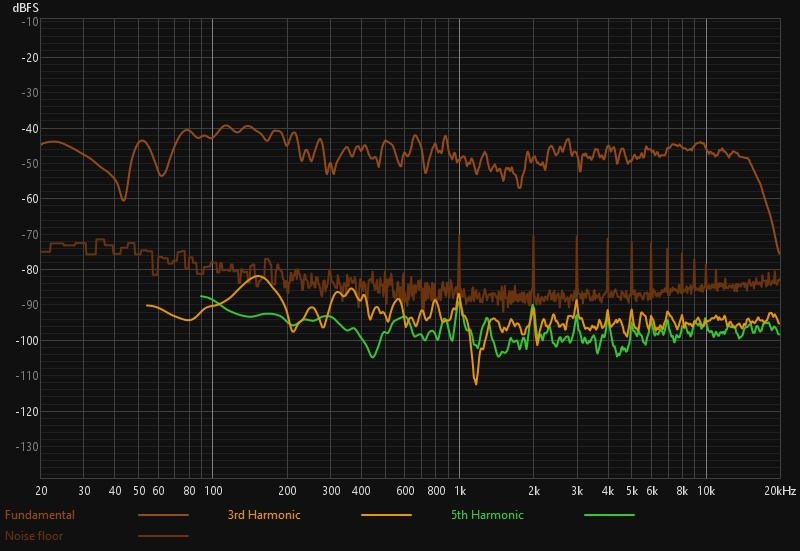

Ein paar Bilder/Messungen zur Entstehung:

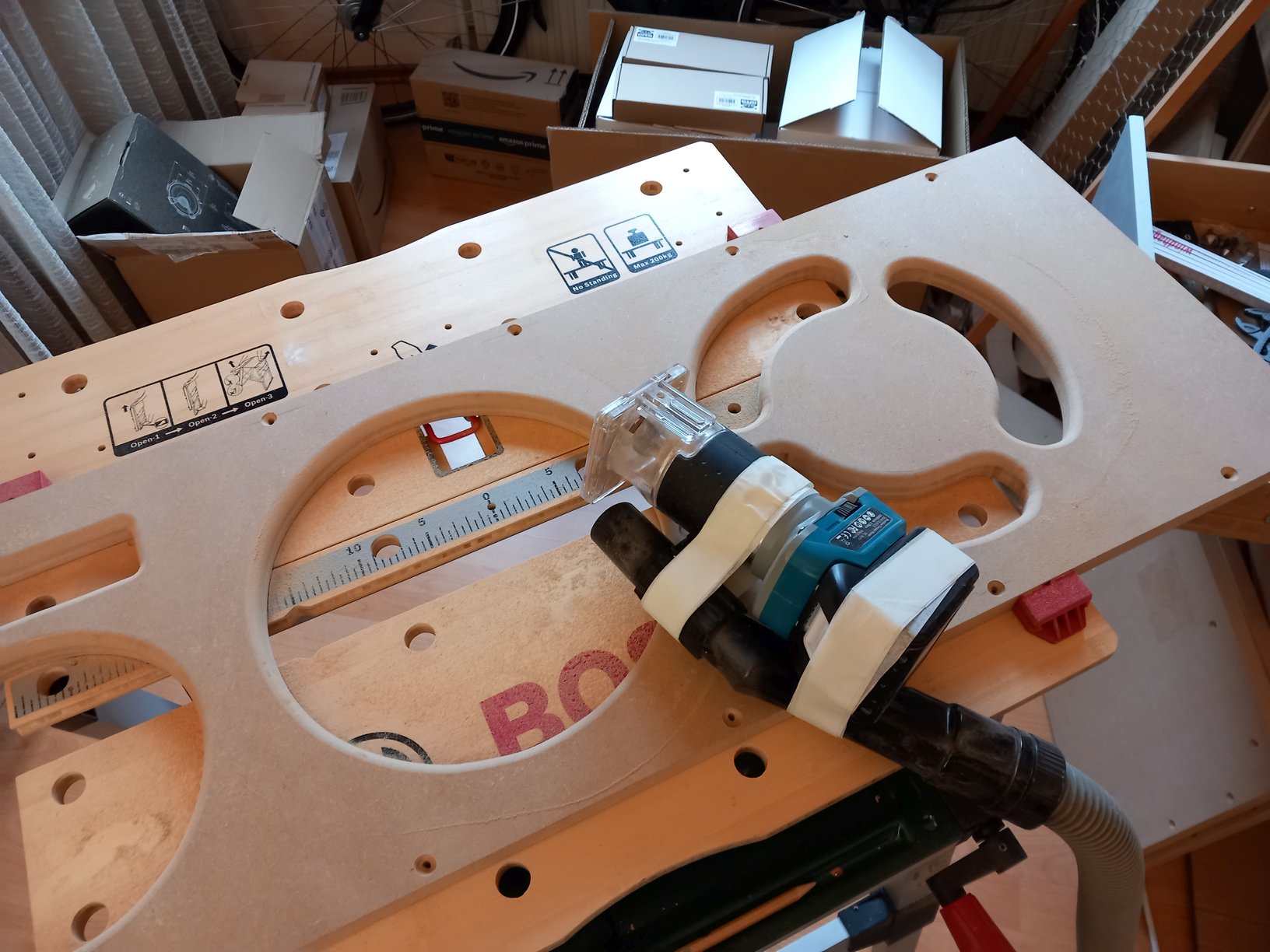

Profiabsaugung




...zweimal Grundieren und scchleifen, zweimal Lackierung, Hammerschlag, schwarz Hochglanz...

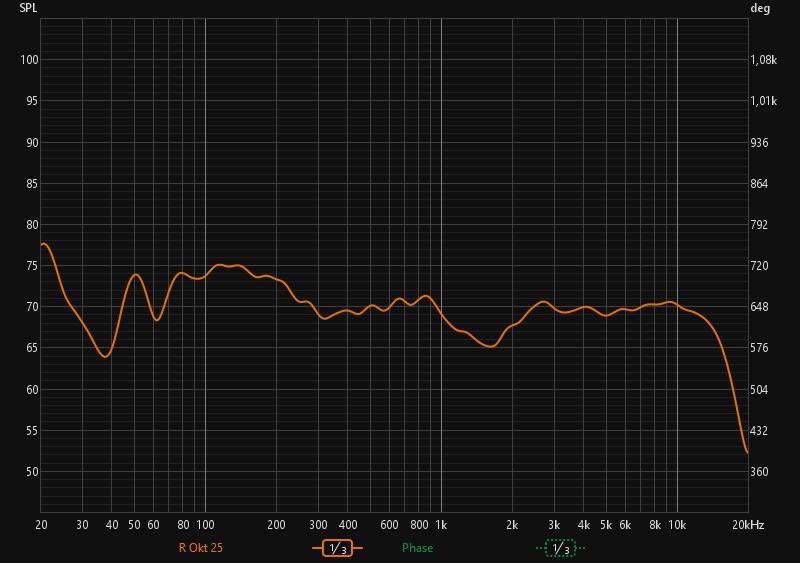

Frequenzgang ohne jegliche Filter

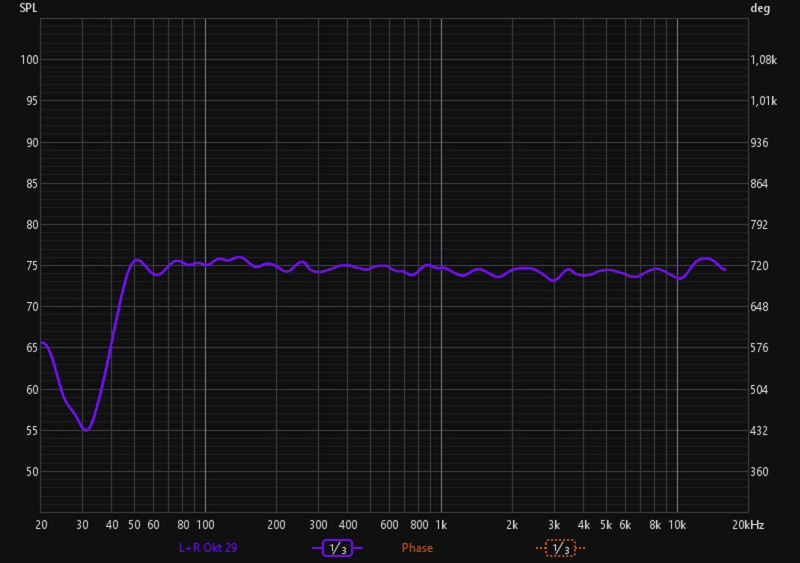

Frequenzgang Korrigiert und Laufzeitanpassung

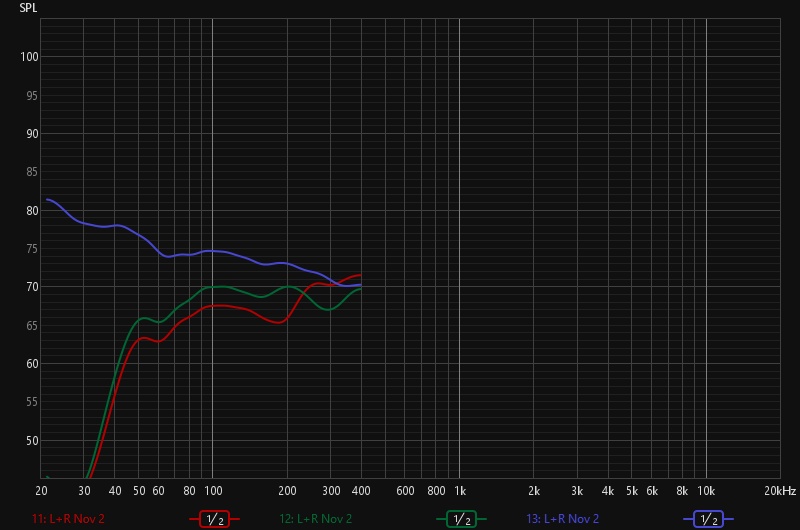

Violett = FG Bässe mit Sub
Rot = oberer Bass-LS
Grün = unterer Bass-LS (mit 50% Abdeckung)



LG Wilhelm

Wilhelm, ich bin echt baff! Das ist mit Abstand das Beste das du (aus meiner Sicht) je gebaut hast und dazu noch mit einem messtechnisch sehr guten Endergebnis!

Hallo ich bin begeistert von deinem Projekt alle Achtung schaut wirklich super aus
Technisch ein bisschen ähnlich mit meinem Open baffle Versuch nur sehr viel professioneller
deine Begeisterung bezüglich Klang kann ich voll und ganz teilen
LG Helmut

Sehr schöne Arbeit, sowohl optisch als auch akustisch.
Ich hätte das etwas mehr fallend richtung Hochton abgestimmt.
Was aber Geschmackssache ist.

Selbstbau mit aktiver Technik ist heute sehr viel einfacher, dank guter Messmittel.
Andererseits bekommt man auch für kleines Geld brauchbares.
Aber hier sind meist optische Kompromisse nötig.

Auch schön das das Projekt mit Geduld bis zum Ende durchgeführt wurde.
Ich handhabe das auch so, wenn das beschlossen ist wird das gemacht und wenn das Jahre dauert.

Gruß Frank

Super Arbeit Wilhelm. Gratuliere!
Da bekomme ich langsam auch Lust auf ein Projekt, aber mit den Schreinerarbeiten habe ich es nicht so. Das müsste ich in Auftrag geben.
Fertig LS jedenfalls können sich die Meisten da schon hinten anstellen...

Danke Leute
Die erste Abstimmung mache ich immer Flat, dann höre ich viel Musik und mache dann Anpassungen an meinen Geschmack mit dem 15-Band EQ. Wenn dann nach einiger Zeit, meistens 2-3 Monate, Alles für mich passt, dann übertrage ich das in den DSP.
Hier noch die verwendete Hardware:
Emotiva BasX A5
2x Fosi Audio V3 mit LM4562 (1x 48V, 1x 32V)
Dayton DSP 604
DSpeaker Antimode 8033II-S (Subwoofer)

Lautsprecher:
GRS Planar PT6816-8 Hochtöner
Monacor SPH 220 HQ Mitteltöner
Dayton DC 300-8 12" Tieftöner (2x Baffle)
Monacor SPH 390 15" Tieftöner (2x Ripol-Sub)

LG Wilhelm

FrankG
Ich habe mitte September begonnen und nur Wochentags gearbeitet, mache mir da keinen Stress. Gab ein paar Tage wo ich nichts gemacht habe :-) Die meiste Zeit geht beim Grundieren, Schleifen, Lackieren drauf da man immer wieder aufs Trocknen warten muß. Eigentlich habe ich die meiste Zeit vor Baubeginn mit Planung, Simulation und Materialbeschaffung (da kommt ne ganze Menge Kleinkram zusammen) gebraucht ...es gibt nichts Blöderes als wenn dir mitten in der Arbeit etwas fehlt.

Klaus F.
Selbstbauen macht schon sehr viel Spass und noch mehr Freude wenn's dann funktioniert. Allerdings benötigt man schon einen Platz wo man ordentlich Arbeiten und jede Menge Staub machen kann und auch das nötige Werkzeug dazu hat, sonst wird das nichts und ist nur Plagerei.

Wie schon mehrmals gesagt (und wie auch seit fast jeher in meiner HP steht), habe ich auch klanglich (!!!) die besten Anlagen immer bei den DIY-Menschen gehört. Allerdings auch nur bei denen, die verstanden haben worum es wirklich geht.

Eine Audioanlage "ohne Hirn" (damit meine ich nur die Technik ) kann nie gut funktionieren.
